Арт.: AD850050

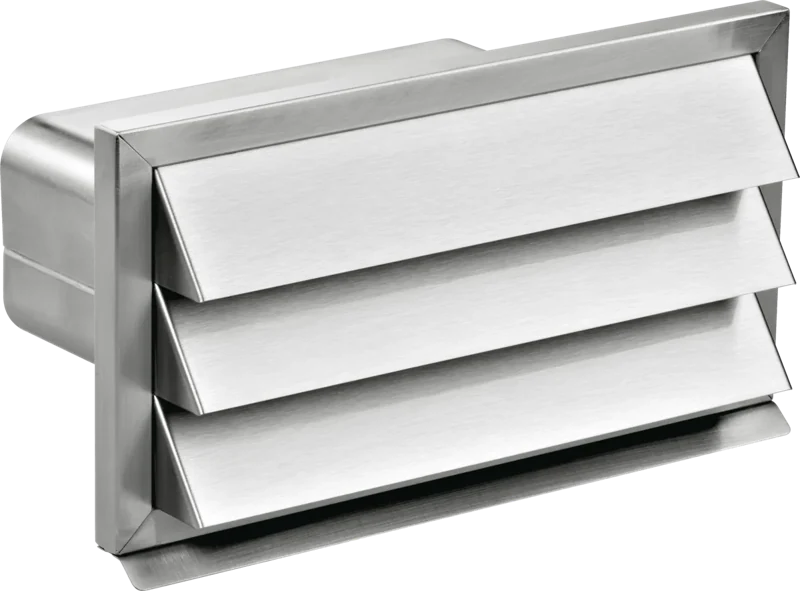

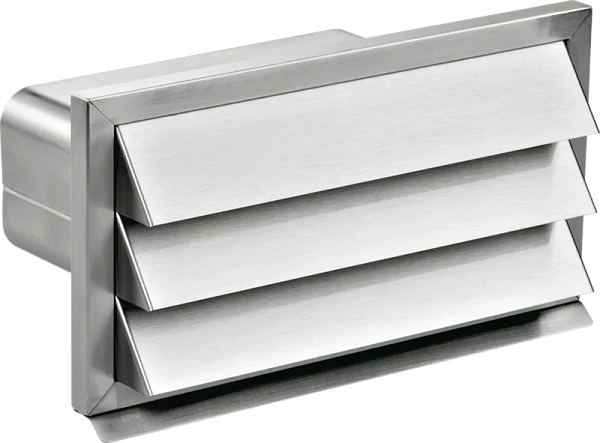

Небольшое снижение расхода воздуха благодаря широким ламелям из нержавеющей стали. Компактные размеры и плоская конструкция. Водостойкие ламели из нержавеющей стали. Встроенный обратный клапан. Соединительный элемент для плоского прямоугольного воздуховода DN 150. Прямое подключение плоского прямоугольного воздуховода DN 150 без соединительных элементов. Габариты наружной решётки по чертежу — 290 × 160 мм; глубина конструкции обозначена 135 мм. Сечение присоединительной части по чертежу — 215 × 83 мм. Размер отверстия в стене в текстовой спецификации — 230 × 100 мм; на чертежах того же техлиста показан проём 227 × 94 мм. Производитель не поясняет различие. До изготовления проёма уточните применяемый монтажный размер; габариты наружной решётки и присоединения не являются размерами проёма.
Цена: по запросу
< Gaggenau AA200900 — Комплект боковых накладок для накладного монтажа вытяжки AL200
Gaggenau AD750054 — Теплоизолированный стеновой выход DN 150>
Небольшое снижение расхода воздуха благодаря широким ламелям из нержавеющей стали. Компактные размеры и плоская конструкция. Водостойкие ламели из нержавеющей стали. Встроенный обратный клапан. Соединительный элемент для плоского прямоугольного воздуховода DN 150. Прямое подключение плоского прямоугольного воздуховода DN 150 без соединительных элементов. Габариты наружной решётки по чертежу — 290 × 160 мм; глубина конструкции обозначена 135 мм. Сечение присоединительной части по чертежу — 215 × 83 мм. Размер отверстия в стене в текстовой спецификации — 230 × 100 мм; на чертежах того же техлиста показан проём 227 × 94 мм. Производитель не поясняет различие. До изготовления проёма уточните применяемый монтажный размер; габариты наружной решётки и присоединения не являются размерами проёма.
Основные характеристики
| Подключение воздуховода | Прямое, плоский прямоугольный DN 150 |
|---|---|
| Обратный клапан | Встроенный |
| Материал ламелей | Нержавеющая сталь |
| Размер наружной решётки по чертежу | 290 × 160 мм |
| Глубина по чертежу | 135 мм |
| Сечение присоединительной части по чертежу | 215 × 83 мм |
| Тип | Наружная вентиляционная решётка для плоского воздуховода |
| Проём в стене по текстовой спецификации | 230 × 100 мм |
| Проём в стене по чертежу | 227 × 94 мм |
| От нижней кромки проёма до пола по схеме, минимум | 200 мм |
| До показанного угла стены по схеме, минимум | 500 мм |
Функции и характеристики
- Небольшое снижение расхода воздуха благодаря широким ламелям из нержавеющей стали.
- Компактные размеры и плоская конструкция.
- Водостойкие ламели из нержавеющей стали.
- Встроенный обратный клапан.
- Соединительный элемент для плоского прямоугольного воздуховода DN 150.
- Прямое подключение плоского прямоугольного воздуховода DN 150 без соединительных элементов.
- Габариты наружной решётки по чертежу — 290 × 160 мм; глубина конструкции обозначена 135 мм.
- Сечение присоединительной части по чертежу — 215 × 83 мм.
- Размер отверстия в стене в текстовой спецификации — 230 × 100 мм; на чертежах того же техлиста показан проём 227 × 94 мм. Производитель не поясняет различие. До изготовления проёма уточните применяемый монтажный размер; габариты наружной решётки и присоединения не являются размерами проёма.
- На монтажной схеме от нижней кромки проёма до пола предусмотрено не менее 200 мм.
- На той же схеме показано расстояние по стене до угла не менее 500 мм; это не минимальная толщина стены.
- Обозначение DN150 относится к системе плоских прямоугольных воздуховодов. Оно не означает круглый патрубок диаметром 150 мм.
